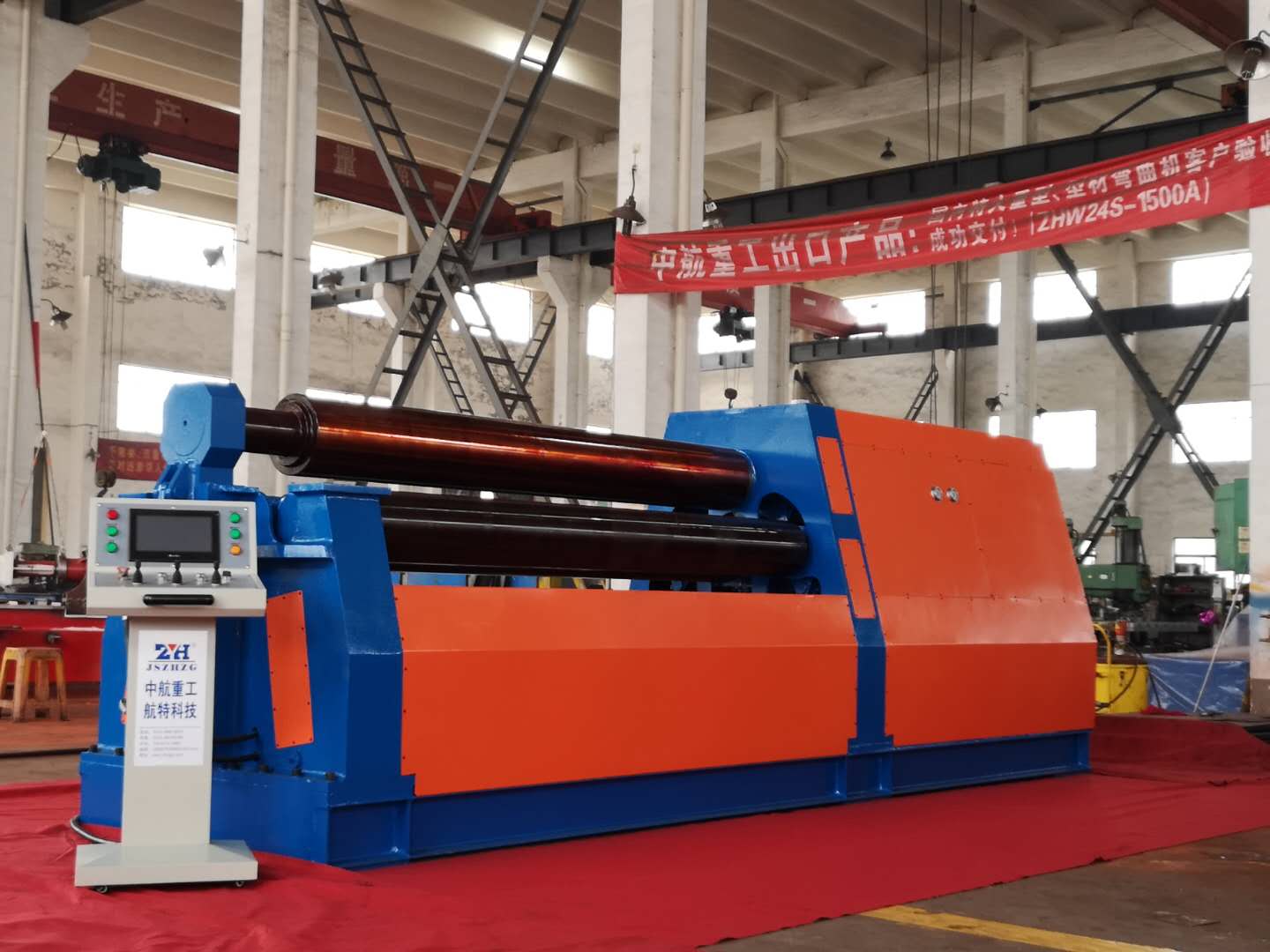

數控自動四輥卷板機
發布日期：2019-06-25 16:08:50 所屬分類：四輥卷板機 訪問統計：1376
四輥卷板機適用于金屬板材的彎曲成形工作，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能，剩余直邊小，工作效率高，并可在該機上對金屬板材進行粗略校平。
卷板機的性能
卷板機是一種能夠?qū)⒎墙饘侔宀膹澗沓慑F體、球面體、筒體或者其它外形的一種公用鍛壓機器設備，此性能被大寬度的使用正在造物、鍋爐蒸汽、化工、非金屬構造及機器打造等事業上。變化機器事業簡直沒有可短少的又一度機器，就是由于廣泛的被各界所使用也才有了昨天卷板機事業的高速停滯。
工作原理
上輥位置固定不動，下輥向上直線運動夾緊鋼板。兩側輥直線或弧線向上輥靠攏運動來調整卷筒的曲率半徑。四輥和三輥卷板機的輥子運動形式不同，但工作原理都一樣，都是利用三點定圓的原理來進行不同半徑的卷制。但四輥卷板機預彎的直邊和校圓的圓度都要比三輥好。
安全操作規程
1、卷板機必須有專人負責管理。
2、操作人員必須熟悉卷板機的結構性能和使用方法，經負責管理人員同意后，方可進行操作。
3、開機前要仔細檢查安全裝置是否完好。
4、操作時，嚴禁手、腳放在滾軸和傳動部件及工件上。
5、工作中斷后，應將離合器打至空檔。
6、多人協同作業必須要有專人指揮。
7、嚴禁超負荷工作。
8、上輥的升降翻轉軸承的傾倒復位及上輥的平衡，須在主傳動停機后進行。
9、工作場地禁止亂堆工件及雜物，做到時刻保持機床及場地清潔。
10、作業完畢，應切斷電源，并鎖好電源箱
技術參數
|
最大
卷板厚度
(mm)
|
最大
卷板寬度
(mm)
|
板材屈服極限
(MPa)
|
卷板速度
(m/min)
|
滿載最小卷板直徑
(mm)
|
上輥直徑
(mm)
|
下輥直徑
(mm)
|
側輥直徑
(mm)
|
側輥
最大行程
(mm)
|
側輥
調整速度
(m/min)
|
主電機
功率
(kw)
|
|
25
|
2000
|
245
|
4
|
800
|
350
|
320
|
280
|
240
|
80
|
22
|
|
20
|
2500
|
245
|
4
|
640
|
350
|
320
|
280
|
240
|
80
|
30
|
|
30
|
2000
|
245
|
4
|
1000
|
400
|
360
|
300
|
240
|
80
|
37
|
|
25
|
2500
|
245
|
4
|
800
|
400
|
360
|
300
|
240
|
80
|
37
|
|
35
|
2000
|
245
|
4
|
1200
|
420
|
380
|
330
|
210
|
80
|
37
|
|
30
|
2500
|
245
|
4
|
1000
|
400
|
360
|
320
|
230
|
80
|
37
|
|
40
|
2000
|
245
|
4
|
1400
|
480
|
400
|
340
|
420
|
80
|
45
|
|
45
|
2000
|
245
|
4
|
1600
|
500
|
450
|
400
|
380
|
80
|
45
|
|
35
|
2500
|
245
|
4
|
1200
|
480
|
400
|
340
|
420
|
80
|
45
|
|
40
|
2500
|
245
|
4
|
1400
|
500
|
450
|
400
|
380
|
80
|
45
|
|
45
|
2500
|
245
|
4
|
1600
|
530
|
480
|
420
|
450
|
80
|
63
|
|
35
|
3000
|
245
|
4
|
1200
|
500
|
450
|
400
|
380
|
80
|
45
|
|
45
|
3000
|
245
|
4
|
1600
|
560
|
500
|
450
|
450
|
80
|
63
|
|
55
|
2500
|
245
|
4
|
2000
|
600
|
550
|
480
|
500
|
78
|
75
|
|
55
|
3000
|
245
|
4
|
2000
|
620
|
560
|
490
|
500
|
78
|
75
|
|
65
|
3000
|
245
|
4
|
2400
|
670
|
600
|
530
|
550
|
78
|
110
|
