型材彎曲機

發布日期：2020-03-24 15:45:32　所屬分類：型材彎曲機　訪問統計：1819

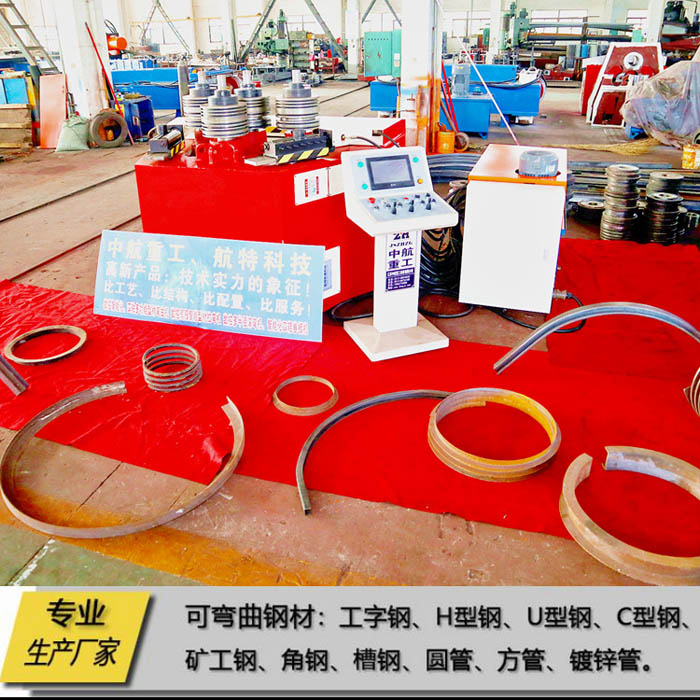

型材彎曲機

專業生產廠家
可彎曲鋼材：工字鋼、H型鋼、U型鋼、C型鋼、礦工鋼、角鋼、槽鋼、圓管、方管、鍍鋅管。

型材彎曲機是一種于卷彎角缸、槽鋼、工字鋼、扁鋼、方鋼、圓鋼等異型鋼材的加工設備，可上料完成卷圓、校圓工序，用在石油、化工、水電、造船及機械制造等工業。

該機的兩下輥為主傳動輥，也可三個工作輥為主傳動輥，兩個邊滾圍繞固定回轉作升降運動，兩側設有托輥裝置，非對稱截面型材卷制質量。

	技術參數	規格型號
	技術參數	W24-16	W24-30	W24-45	W24-75	W24-100	W24-140	W24-180	W24-260	W24-320	W24-400	W24-500	W24-750	W24-1000
	型材最大抗彎截面模量cm³	16	30	45	75	100	140	180	260	320	400	500	750	1000
	卷彎速度（m/min)	5	5	5	5	5	5	4	4	4	4	4	3.5	3.5
	型材屈服極限（Mpa)	250
角鐵內彎	最大截面	70x8	80x8	90x10	100x10	120x12	140x16	150x16	160x16	180x14	200x18	200x20	200x22	200x25
角鐵內彎	最小彎曲直徑	1000	1200	2000	3000	4000	5000	8000	10000	13000	13000	14000	16000	18000
角鐵外彎	最大截面	80x8	900x10	100x10	120x12	140x16	150x16	160x16	250x25	200x18	200x24	250x25	250x28	250x30
角鐵外彎	最小彎曲直徑	1000	1100	1300	1600	1800	2200	2000	2500	3600	360	4000	6000	8000
槽鋼外彎	最大截面	12	16	20	25	28	30	32	36	40	45	50	55	60
槽鋼外彎	最小彎曲直徑	800	800	1000	1100	1700	1200	1500	1800	2000	2000	2400	3000	4000
槽鋼內彎	最大截面	12	16	20	25	28	30	32	36	40	45	50	55	60
槽鋼內彎	最小彎曲直徑	900	1000	1150	1600	1700	1700	1800	1800	2000	2000	2400	3000	4000
扁鋼立彎	最大截面	75x16	90x20	100x25	110x40	120x40	150x40	180x30	190x40	190x50	200x50	200x60	250x70	300x70
扁鋼立彎	最小彎曲直徑	760	800	1000	1100	1300	1500	2000	2000	2400	2500	2500	2800	3200
圓鋼彎曲	最大截面	52	62	75	85	90	100	1100	120	135	150	160	180	200
圓鋼彎曲	最小彎曲直徑	600	600	800	1000	1100	1200	1300	1350	1800	2000	2000	2200	2800
圓管彎曲	最大截面	76x4.5	89x5	89x8	114x5	159x5	168x6	168x8	219x8	245x8	173x8	323x6	355x7	406x7
圓管彎曲	最小彎曲直徑	750	900	900	1200	2000	2000	2000	3500	3000	3500	5000	6000	8000
方管彎曲	最大截面	60x4	70x4	80x6	90x8	100x10	125x10	140x10	150x10	165x10	180x12	200x12	250x12	300x10
方管彎曲	最小彎曲直徑	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000	8000	12000
工字鋼立彎	最大截面	-	-	-	10	12	14	16	18	20	22	25	28	32
工字鋼立彎	最小彎曲直徑	-	-	-	2000	2500	3000	3500	4000	5000	8000	10000	12000	16000

性能與特點：

	技術參數	規格型號
	技術參數	W24-16	W24-30	W24-45	W24-75	W24-100	W24-140	W24-180	W24-260	W24-320	W24-400	W24-500	W24-750	W24-1000
	型材最大抗彎截面模量cm³	16	30	45	75	100	140	180	260	320	400	500	750	1000
	卷彎速度（m/min)	5	5	5	5	5	5	4	4	4	4	4	3.5	3.5
	型材屈服極限（Mpa)	250
角鐵內彎	最大截面	70x8	80x8	90x10	100x10	120x12	140x16	150x16	160x16	180x14	200x18	200x20	200x22	200x25
角鐵內彎	最小彎曲直徑	1000	1200	2000	3000	4000	5000	8000	10000	13000	13000	14000	16000	18000
角鐵外彎	最大截面	80x8	900x10	100x10	120x12	140x16	150x16	160x16	250x25	200x18	200x24	250x25	250x28	250x30
角鐵外彎	最小彎曲直徑	1000	1100	1300	1600	1800	2200	2000	2500	3600	360	4000	6000	8000
槽鋼外彎	最大截面	12	16	20	25	28	30	32	36	40	45	50	55	60
槽鋼外彎	最小彎曲直徑	800	800	1000	1100	1700	1200	1500	1800	2000	2000	2400	3000	4000
槽鋼內彎	最大截面	12	16	20	25	28	30	32	36	40	45	50	55	60
槽鋼內彎	最小彎曲直徑	900	1000	1150	1600	1700	1700	1800	1800	2000	2000	2400	3000	4000
扁鋼立彎	最大截面	75x16	90x20	100x25	110x40	120x40	150x40	180x30	190x40	190x50	200x50	200x60	250x70	300x70
扁鋼立彎	最小彎曲直徑	760	800	1000	1100	1300	1500	2000	2000	2400	2500	2500	2800	3200
圓鋼彎曲	最大截面	52	62	75	85	90	100	1100	120	135	150	160	180	200
圓鋼彎曲	最小彎曲直徑	600	600	800	1000	1100	1200	1300	1350	1800	2000	2000	2200	2800
圓管彎曲	最大截面	76x4.5	89x5	89x8	114x5	159x5	168x6	168x8	219x8	245x8	173x8	323x6	355x7	406x7
圓管彎曲	最小彎曲直徑	750	900	900	1200	2000	2000	2000	3500	3000	3500	5000	6000	8000
方管彎曲	最大截面	60x4	70x4	80x6	90x8	100x10	125x10	140x10	150x10	165x10	180x12	200x12	250x12	300x10
方管彎曲	最小彎曲直徑	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000	8000	12000
工字鋼立彎	最大截面	-	-	-	10	12	14	16	18	20	22	25	28	32
工字鋼立彎	最小彎曲直徑	-	-	-	2000	2500	3000	3500	4000	5000	8000	10000	12000	16000
