高端伺服智能滾彎機

發布日期：2020-04-07 10:17:09　所屬分類：滾彎機　訪問統計：2157

伺服智能數控滾彎機：

一、滾彎機性能及主要適用范圍

       ZHW25S-CNC型自動CNC滾彎機、系結合國內外先進技術、系統采用了伺服技術，機械結構無間隙連接，CNC控制系統，機、電、液的完美結合。它是一件柔性，緊湊，精準的藝術品，獨有的核心算法及控制技術使操作更靈活、更具親和力。它將為您帶來無可替代的個性化、可重復性的產品藝術，也堪稱為國內先進、性價比高的滾彎機。

滾彎機廣泛應用于鋁合金門窗、汽車工業、軌道成型、航天航空，高鐵，風力發電、船舶、大型建筑、橋梁、各種非標金屬型材彎曲。 ZHW25S滾彎機適用于各種金屬型材彎圓，根據不同半徑、不同型材延展性，可選擇一次成型和多次成型，完成適應于各種料的延展性伸縮，通過定位系統，減小成型過程中的變形，可實現鴨蛋圓橢圓的一次成型，通過油量和轉速的調節對于過度連接部位的進行圓滑弧線處理，從而達到不規則圓的完美成型，本機器操作簡單，需要半徑大小數控掌握，效率高，準確度高，能彎C型、U型、橢圓形、彈簧型等形狀。實為中航重工實創。

二、滾彎機設備簡介：

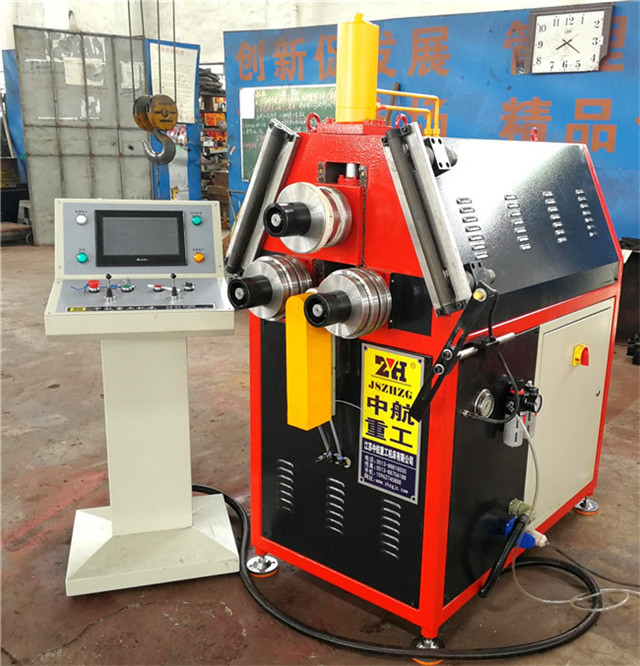

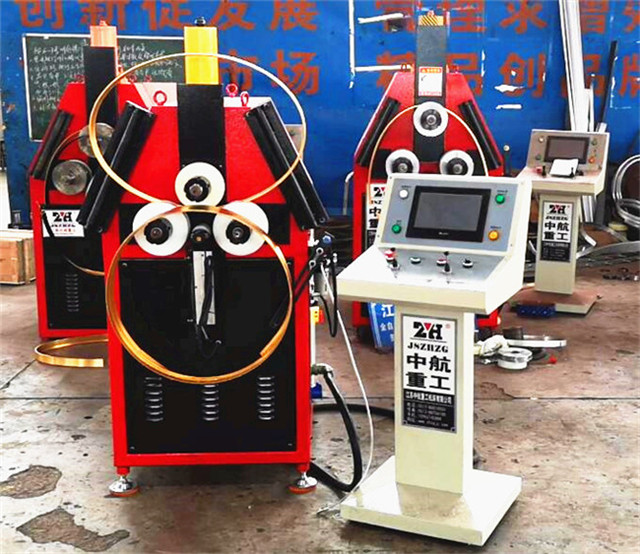

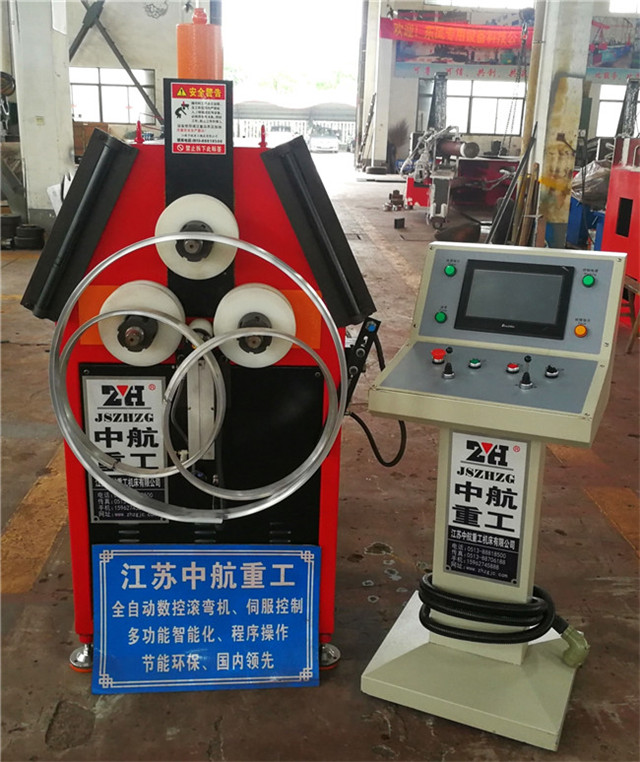

數控滾彎機通過三組與型材截面匹配的輥輪，利用三點成圓的原理，調整中間輥輪的位移，讓型材在三組輥輪多次進給，讓型材逐次成型到需要的半徑。進給的長度通過傳感編碼器采集，輥輪的轉動由CNC系統控制，自動匹配輥輪的線速度，同時中間輥輪的位移采用閉環滾彎伺服系統，以達到大推力高精度的要求。本設備用于鋁型材或鋼材的滾彎成型，為三輥立臥兩用的加工方式，配置機械式支撐（根據產品要求）。

三、系統組成：

1.壓力、供油控制系統，采用伺服電機配置；

2、液壓伺服閉環運動控制系統，采用伺服閥、位置反饋配置；

3、軸傳動系統，采用變頻電機、變頻器配置；

4、控制、監控系統，采用運動控制器、PLC、觸摸屏、伺服控制操作系統、10寸以上彩色顯示器配置。


四、機械部分：

機頭采用全鋼板焊接精加工而成，機床機械結構牢固，具有足夠的穩定性及足夠的剛性，以及確保工及調試過程足夠的安全性。
